商品の詳細:
お支払配送条件:
|

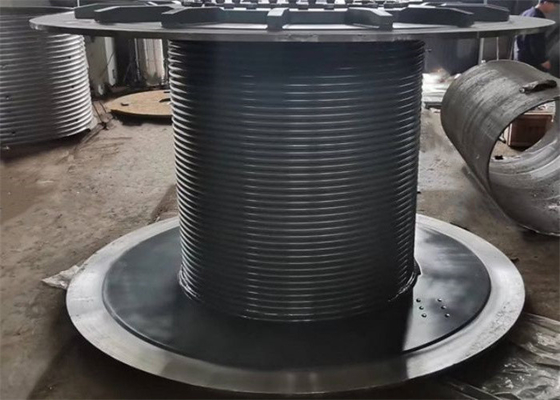

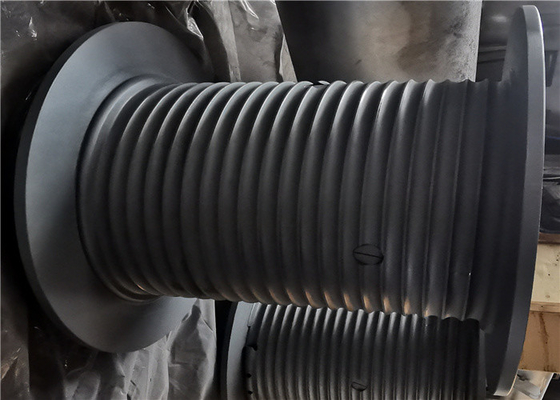

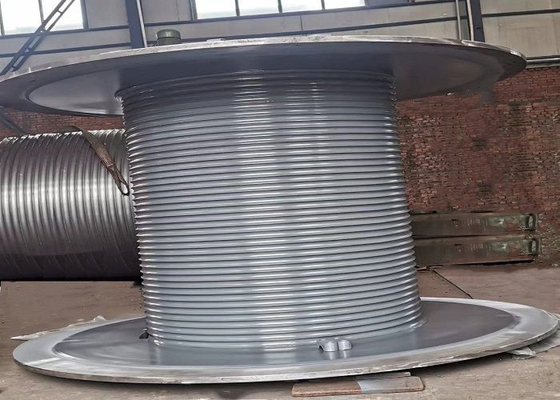

| 製品名: | 鋼鉄Q355d 300mケーブルの巻上げはタワー クレーンの主要なコンポーネントをドラムをたたく | タイプに溝を作ること: | 溝を作られるlebus |
|---|---|---|---|
| 商品の状態: | 十分に機械で造られる | 吊り鎖のタイプ: | ワイヤー ロープかケーブル |
| 構造: | lebusの溝が付いているドラム | 適用: | タワー クレーン |
| ハイライト: | 300mケーブルの巻上げのドラム,Q355dケーブルの巻上げのドラム,300mワイヤー ロープの巻上げのドラム |
||
溝があるロープのウィンチのドラム材料:炭素鋼、合金鋼、ステンレス鋼、アルミニウム、高力鋼鉄、等
物質的な標準:GB、AISI、ASME、ASTM、JIS、DIN、…
周囲温度:-40 °のCから+45 ° C
Stroageの周囲温度:-40 °のCから+50 ° C
溝のタイプのドラム:螺線形の溝かLebusの溝
ドラムの回転方向:左か右
処理方法:機械仕事
ワイヤー ロープの直径:3 MM~100 MM
プロセス用機器:CNCのマシニング センター
1. それにあらゆる層で整然とした、均一強さを巻くワイヤー ロープを作る溝がとりわけある。
2. それはロープがドラムに課したこと厳密な力計算することができる。
3. 巻くことは上部の層押しつぶされるか、またはつままれるより低い層を防ぐ制御の下に全くある、
4. 溝によって、ドラムの連続的な溝は各ピッチのための動きの引きピッチを与えるために溝がピッチ ドラム半分のを渡って動く各Revelutionの2つのクロスオーバー ポイントを除いてフランジに平行である。
| いいえ: | ワイヤー直径（mm）: | 回転方向 | 主要なドラム 直径（mm） |
主要なドラム長さ（mm） | 適用 |
| 1 | 8 10 13 | 左、右 | 430 | 763 | オイルの改修の装備のウィンチ、 ウィンチを引くこと タワー クレーン |
| 2 | 13 18 20 | 左、右 | 623 | 1144 | 工学ウィンチ、 持ち上がるウィンチ、クローラー クレーン |
| 3 | 22 25 26 | 左、右 | 730 | 1220 | オイルの改修の装備、 記録のウィンチ |
| 4 | 18 22 32 | 左、右 | 670 | 1240 | 掘削装置のウィンチ、drawworks |
| 5 | 28 32 36 40 | 左、右 | 560 | 630 | 回転掘削装置のウィンチ、 持ち上げ装置 |
| 6 | 26 28 32 45 | 左、右 | 760 1146 | 1970 1765 |
沖合いにクレーン、 |
LBSはドラムに、解決したワイヤー ロープの巻く問題を溝を作った。
通常のコードレス溝の（滑らかな）ドラムおよび螺旋形ロープの溝のドラムによって比較されて、溝LBSにロープの巻く多層ワイヤー ロープで明らかな利点がある特別な溝システムLBSはワイヤー ロープの巻くことを滑らかに作り、各層の負荷は均等に、ロープの耐用年数を、ワイヤー ロープの損傷を減らすために拡張するために配り、装置の操作の安全を改善し、そしてロープを変えるための機械設備の操業停止の問題を減らす。
1. ドラムのフランジは垂直負荷の下であらゆる条件で壁を、ドラムをたたくためにである。
2。ロープは巻くことの過程において張力の下でロープが溝の壁に対して押しつぶされるように保たれなければならない。巻くことがこの条件を満たすことができない場合出版物のローラーは使用される。ロープの張力が少なくとも2%の破損張力または10%の労働量べきであることが一般に推薦される。
3。艦隊の角度の範囲は一般に決して1.5度以上および0.25度以下べきである。
sheave、sheaveの中心がドラムから解放されるワイヤー ロープによってが行き渡る4.Whenはドラムの中心にあるべきである。
5.Theロープは、最大負荷の下で円形、緩くない保たれなければならない。
6.Theロープは回転拘束構造でなければならない。
7.Pls測定別の負荷の下のロープの直径の変更。
