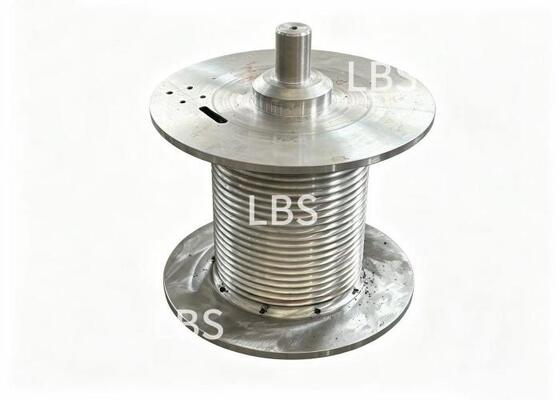

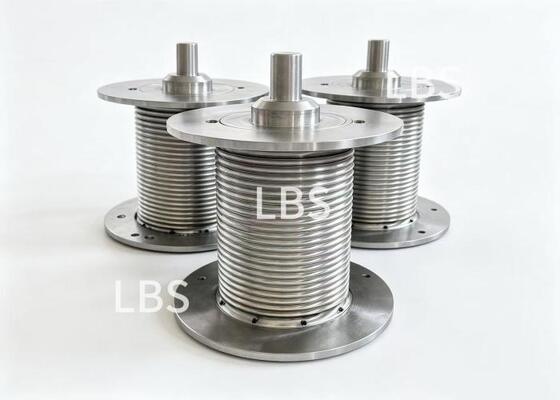

LBS ダブル折り返し溝付きウインチドラム 左巻き 60° 8.3mm鋼線ロープ用

1. LBS ダブル折り返し溝付きウインチドラム 左巻き 60° 8.3mm鋼線ロープ用 説明

このウインチは、公称巻き取り容量24.5コイルの8.3mm鋼線ロープ用に構成されています。モーター取り付け側から見て、ドラムの反時計回り回転が巻き上げ操作に対応します。ドラムには左巻き60°ダブル折り返しレバスロープ溝が装備されています。レバス溝を採用することで、ワイヤーロープの整然とした多層巻きが可能になり、押し出し、摩耗、ロープの乱れを軽減し、鋼線ロープの寿命を延ばします。ウインチの最大単線引張力は1.3トンです。左巻きレバスロープ溝と右よりワイヤーロープの組み合わせは、往復巻き取り時のワイヤーロープの走行状態を最適化し、ロープのねじれ、キンク、早期損傷のリスクを軽減し、指定された作業条件下での安定した、スムーズで安全な巻き上げおよび牽引性能を保証します。

2. LBS ダブル折り返し溝付きウインチドラム 左巻き 60° 8.3mm鋼線ロープ用 パラメータ

3. LBS ダブル折り返し溝付きウインチドラム 左巻き 60° 8.3mm鋼線ロープ用 利点

レバスダブル折り返しロープ溝は、多層ワイヤーロープ巻き取りドラム用に開発された特殊な溝構造です。平滑ドラムや従来の単一ヘリカルロープ溝と比較して、顕著な性能上の利点をもたらします。この構造は、周期的な折り返し遷移セクションを通じて鋼線ロープの整然とした層状配置をガイドし、ワイヤーロープが下層のロープコイル間の隙間に食い込むのを防ぎ、乱雑な巻き取りを排除します。隣接するワイヤーロープ層間の接触応力を分散させ、ワイヤーロープの押し出し、摩擦、曲げ疲労を軽減し、ロープの寿命を大幅に延ばします。さらに、レバス溝の回転方向は鋼線ロープのより方向と一致させることができ、ロープの巻き取りおよび巻き戻し中に発生するねじり応力を相殺し、ロープの回転、ねじれ、キンクを抑制します。ロープ溝の一貫した位置決めガイダンスは、始動および制動中の負荷変動および衝撃条件下でのロープのジャンプや溝からの滑落のリスクを効果的に低減します。同時に、均一な層状巻き取りは、作業サイクル全体で安定したロープ張力を維持し、スムーズな巻き上げおよび牽引操作を実現し、機器全体の信頼性を向上させ、限られたドラム寸法内での安全な大容量多層ロープ巻き取りをサポートします。

4. LBS ダブル折り返し溝付きウインチドラム 左巻き 60° 8.3mm鋼線ロープ用 用途

レバスダブル折り返しロープ溝は、多層ワイヤーロープ巻き取りドラム用に設計された特殊な溝ソリューションです。平滑ドラムや従来の単一ヘリカルロープ溝と比較して、特に海洋科学研究および船舶搭載調査機器に適した顕著な性能上の利点をもたらします。この構造は、周期的な折り返し遷移セクションを通じて鋼線ロープの整然とした層状配置をガイドし、ワイヤーロープが下層のロープコイル間の隙間に食い込むのを防ぎ、乱雑な巻き取りを排除します。隣接するワイヤーロープ層間の接触応力を分散させ、ワイヤーロープの押し出し、摩擦、曲げ疲労を軽減し、ロープの寿命を大幅に延ばします。これは、頻繁なロープ交換が高コストと運用の中断をもたらす海洋運用において重要な利点です。さらに、レバス溝の回転方向は鋼線ロープのより方向と一致させることができ、ロープの巻き取りおよび巻き戻し中に発生するねじり応力を相殺し、ロープの回転、ねじれ、キンクを抑制します。ロープ溝の一貫した位置決めガイダンスは、海上での始動および制動中の船舶のローリング、負荷変動、および衝撃条件下でのロープのジャンプや溝からの滑落のリスクを効果的に低減します。同時に、均一な層状巻き取りは、作業サイクル全体で安定したロープ張力を維持し、水中サンプリング、センサー展開、その他の海洋調査ミッションのためのスムーズな巻き上げおよび牽引操作を実現し、機器全体の信頼性を向上させ、研究船上の限られたドラム寸法内での安全な大容量多層ロープ巻き取りをサポートします。
