小型ダブルフォールドレバス溝付きウインチドラム Q355B オフショア用

1. 小型ダブルフォールドレバス溝付きウインチドラム Q355B オフショア用

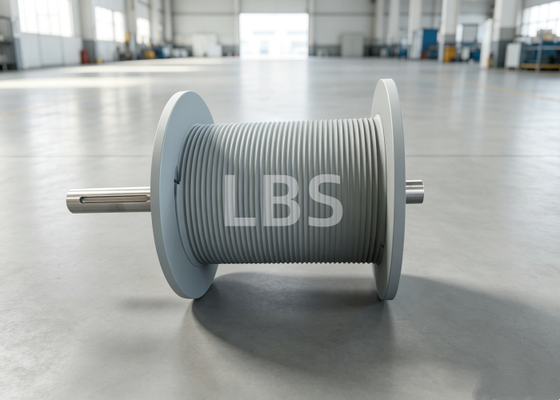

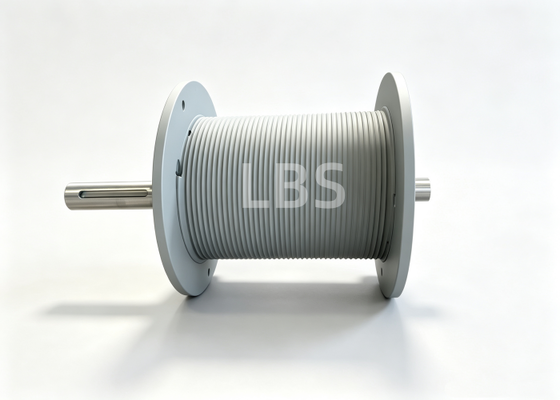

DH8-250L-1-GRU ダブルフォールド（レバス）溝付きウインチドラムは、ウインチシステムの主要な荷重支持およびワイヤーロープ巻き取りコンポーネントです。溶接複合構造を採用し、左右端フランジ、ドラムバレル、精密機械加工されたダブルフォールドレバスロープ溝作業面、およびシャフトハブ嵌合インターフェースで構成されており、多層鋼線ロープのスプール巻きのために特別に設計されています。
ドラム外径はΦ380mm、溝頂部径はΦ260mm、溝底部径はΦ255mm、溝ピッチは8.4mm、遷移半径は2.5mmです。有効巻き取り長は336mmに達し、両側フランジの厚さは20mm、全体の組み立て寸法は685.5mmです。このモデルは1セットあたり2個供給されます。
精密機械加工されたダブルフォールドレバス溝プロファイルにより、ワイヤーロープが整然とした層に巻き取られるようにガイドされ、平坦な穴あきドラムで一般的に発生するロープの交差、圧壊、および無秩序なスプール巻きを効果的に回避します。高強度Q355鋼で溶接組み立てされており、溝付き表面は高剛性と耐衝撃性のために精密機械加工されています。両端フランジの事前に機械加工された取り付け穴により、ウインチ駆動シャフトおよびベアリングハウジングに直接接続できます。これにより、重荷重の牽引およびリフティング操作中の安定したロープのスプール巻きが保証され、ウインチユニット全体の信頼性と操作安全性が大幅に向上します。

2. 小型ダブルフォールドレバス溝付きウインチドラム Q355B オフショア用 パラメータ

3. 小型ダブルフォールドレバス溝付きウインチドラム Q355B オフショア用 利点

• 優れた多層スプール巻き性能：ダブルフォールドレバス溝の特殊な形状により、ワイヤーロープが層間でスムーズに遷移するようにガイドされます。ロープの交差、圧壊、無秩序なスプール巻きを効果的に防止します。整然とした多層配置により、ロープストランド間の破壊的な圧迫が回避され、ワイヤーロープの寿命が大幅に延長され、ロープ交換のメンテナンスコストが削減されます。
• 高強度溶接構造：Q355高強度鋼板製で、溶接後応力除去処理済み。厚さ20mmの強化フランジは、重度の衝撃や交互の牽引荷重に対して高い構造剛性を提供し、過酷な条件下での長期間の連続運転に信頼性があります。
• 精密機械加工溝プロファイル：CNCフライス加工されたロープ溝は、ワイヤーロープの断面と完全に一致します。均一な接触分布により、局所的な点接触摩耗が排除され、鋼線ロープの曲げ疲労が軽減されます。
• 優れた組み立て互換性：両端フランジの標準的な機械加工取り付け穴は、通常のウインチ駆動シャフトおよびベアリングハウジングに適合します。簡単な取り付けと交換が可能で、油圧駆動および電動ウインチユニットと互換性があります。
• 強化された操作安全性：安定したロープのスプール巻きにより、ロープのジャンプやロープの外れのリスクが排除されます。スプール巻き不良による予期せぬダウンタイムが削減され、ウインチシステム全体の信頼性が向上し、現場操作の安全上の危険が低減されます。
• 強力な環境適応性：炭素鋼基材は、要求に応じて亜鉛溶射や亜鉛リッチプライマー塗装などの防食処理をサポートします。塩水噴霧海洋環境、湿ったほこりの多い屋外作業現場に適しており、ドラムの寿命を延ばします。

4. 小型ダブルフォールドレバス溝付きウインチドラム Q355B オフショア用 用途

このダブルフォールドレバス溝付きドラムは、海洋・オフショア、港湾、建設、鉱業業界で広く展開されているさまざまなウインチおよびホイストユニットの主要なスペアパーツとして機能します。
船舶では、係留ロープやアンカーワイヤーの整然とした多層スプール巻きのために、デッキ係留ウインチ、アンカーウインチ、タグボートウインチに適合します。オフショアプロジェクトでは、ROVハンドリングウインチ、オフショア風力リフティングウインチ、パイプ敷設ウインチに適用されます。港湾ターミナル内では、ガントリークレーンのラフィングウインチや牽引ウインチに使用されます。建設機械では、クレーンホイスト、掘削リグウインチ、鉱業用ホイスト装置に使用されます。
重い周期荷重、頻繁な始動・停止サイクル、湿った屋外の腐食性環境での多層ワイヤーロープのスプール巻きを必要とする作業条件に適しており、油圧ウインチと電動ウインチの両方と互換性があります。
