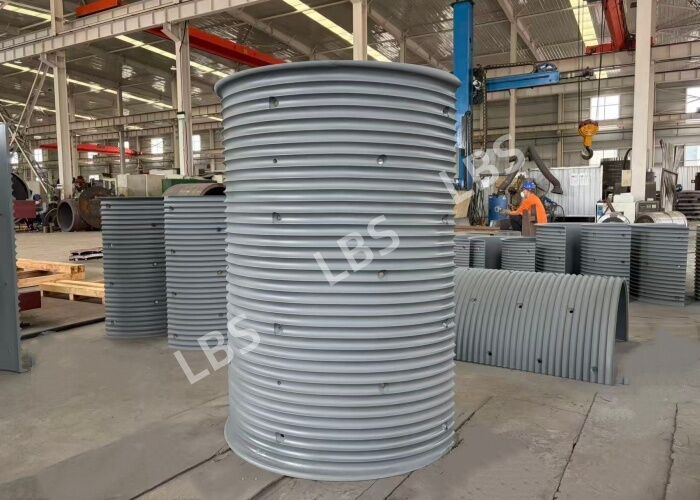

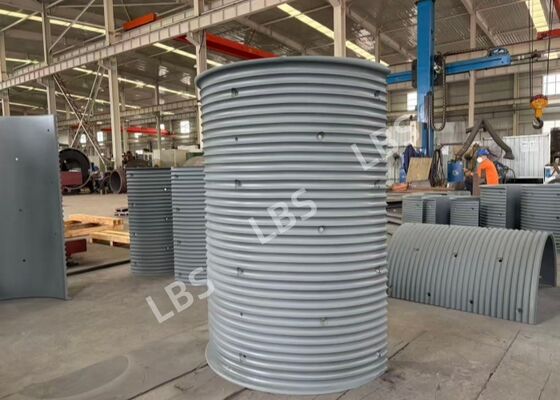

右巻き Lebus溝付きドラムスリーブ 52mmケーブル用

1. 説明

このLebus溝付きスリーブは、Q460NE低合金高強度鋼で作られており、ウインチドラムに適合するように特別に設計されています。Lebusセグメントロープ溝構造を採用しています。スリーブは、ドラム本体にボルトで取り付けられるため、ドラム全体の機械加工は不要です。個別に製造、組み立て、分解、交換が可能です。

この製品は、直径52mmのケーブルに適しています。溝の根元径は1500mm、ロープ溝ピッチは1500mm、ロープ溝ピッチは54.34mmです。右巻き60°溝で、合計30.5溝あります。単体の正味重量は1311.4KGです。表面は亜鉛リッチエポキシプライマーでコーティングされており、海洋環境で優れた防食性能を発揮するため、船舶や海洋エンジニアリングの過酷な作業条件に非常に適しています。

2. 仕様

3. 利点

(1) ワイヤーロープを保護する安定した多層巻き取り Lebusセグメント溝構造は、ワイヤーロープの秩序ある多層巻き取りをガイドし、ロープの圧迫、絡み合い、無秩序な巻き取りを防ぎます。ワイヤーロープの摩耗を大幅に軽減し、ロープの寿命を効果的に延ばし、海洋機器の交換およびダウンタイムのコストを削減します。

(2) 分割ボルト構造による低メンテナンスコスト 溝付きスリーブは、ドラムベースに独立して取り付けられます。溝の摩耗が発生した場合でも、ドラム全体ではなくスリーブのみを交換すれば済みます。スペアパーツの調達コストと現場でのメンテナンス時間を削減し、海上での船舶のオーバーホールに最適です。

(3) 海洋腐食耐性を備えたオフショアグレード素材 Q460NEベース鋼は、良好な低温靭性を提供します。亜鉛リッチエポキシプライマーと組み合わせることで、塩水噴霧や湿潤な海洋腐食に耐え、外航船や海洋プラットフォームの変動する温度や気象条件に適応します。

(4) 高い耐荷重能力による重荷重下での信頼性の高い性能 大口径Φ52mmのヘビーワイヤーロープ用に設計されており、船舶用ウインチの高張力リフティング操作に適しています。精密に機械加工された溝プロファイルは、均一な応力分布、圧縮および変形に対する強い耐性、重荷重下での安定した操作を保証します。

(5) 標準化された精密機械加工 ロープ溝のピッチとプロファイル角度は、図面に従って厳密に精密機械加工されています。滑らかなロープエントリー遷移は、ワイヤーロープの曲げ応力を低減します。均等に分布したボルト穴は、取り付け中の応力のバランスを保証します。

4. 用途

様々な船舶用ウインチ、海洋プラットフォーム用リフティングウインチ、係留ウインチ、サルベージウインチ、海洋リフティング機器に適しています。エンジニアリング船、オフショアサポート船、海洋掘削プラットフォームに設置でき、海洋リフティング、アンカー、係留、海洋貨物吊り上げなどの重作業に使用できます。
