24mmワイヤーロープ用ボルトオン60°折りたたみ式レバス溝付きダブルドラム

1.製品説明

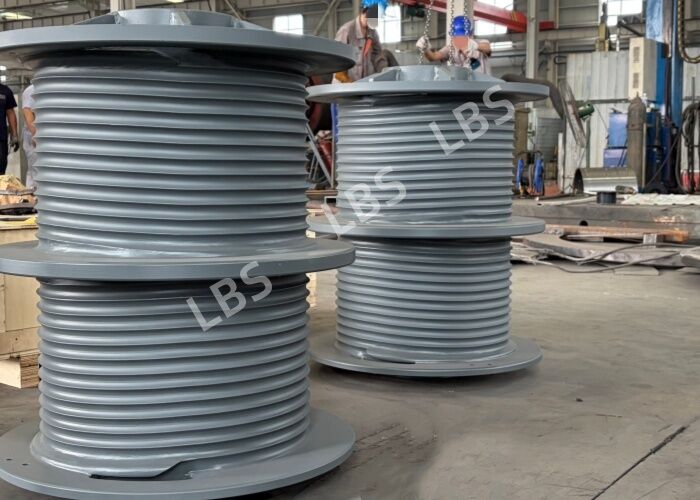

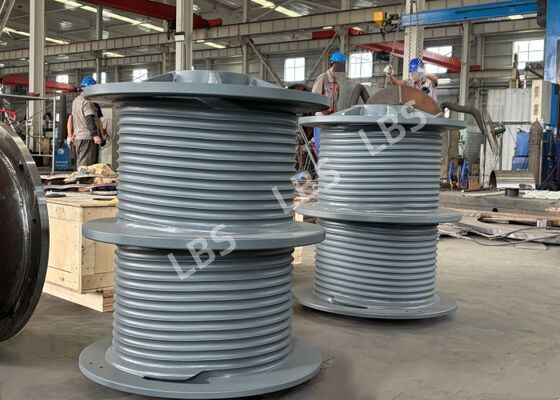

これはQ355D高強度低合金鋼製のレバス溝付きダブルドラムです。分割対称ダブル溝構造で、ドラム全長は900±0.3mm、外径はΦ710です。60°折りたたみ式レバスロープ溝を備えています。左右のヘリカル溝は完全に対称で、左巻き溝は左から右へロープを巻き取り、右巻き溝は右から左へロープを巻き取ります。1層あたり13.5コイルの2層構造で、開始角度は0°であり、鋼線ロープの整然とした双方向巻き取りを可能にします。

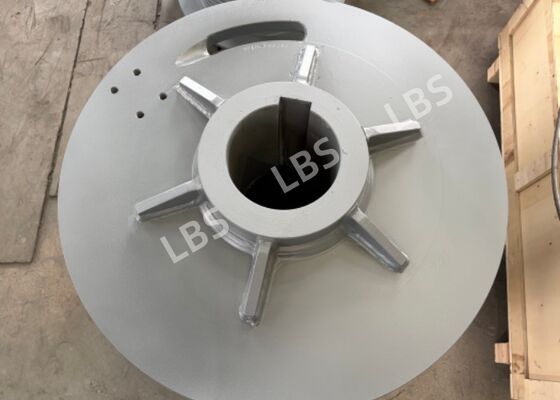

製品は溶接組立構造を採用しています。厚さ12mm以上の鋼板には、GB985-88およびGB986-88の溶接規格に準拠して溝が加工されています。すべての鋭利なエッジはバリ取りおよび丸め処理されており、溶接部はスラグが除去され、平滑に研磨されています。精密加工されたロープ溝は、鋼線ロープのスムーズな巻き取りを保証し、ロープの潰れ、食い込み、不整列な巻き取りのリスクを低減します。両端のフランジには取り付けボルト穴が配置されており、ウインチやホイスト装置に直接組み立て可能で、オフショアおよび建設機械のホイスト作業条件に適しています。

2.製品パラメータ

3.製品の利点

(1) 60°折りたたみ式レバスロープ溝設計: 対称な左右ヘリカル溝が鋼線ロープの整然とした多層巻き取りをガイドし、ロープの潰れ、飛び出し、食い込みを防ぎ、ワイヤーロープの寿命を大幅に延ばし、メンテナンスコストを削減します。

(2) 高強度材料: Q355D高強度低合金鋼は、優れた低温衝撃性能、疲労抵抗、耐荷重能力を備えており、重荷重および海洋腐食環境に最適です。

(3) 精密対称ヘリカル構造: 0°開始角度を持つ完全に左右対称なヘリックスは、同期した安定した双方向ロープ巻き取り、ドラム両端の負荷バランス、およびよりスムーズなウインチ操作を保証します。

(4) 成熟した溶接技術: 厚板は国家溶接仕様に従って溝加工され、溶接部は研磨されています。高い溶接強度と交互荷重への耐性は、堅牢で信頼性の高い全体構造を保証します。

(5) 精密加工: 主要寸法は厳しい公差内に制御されています。フランジと内穴の幾何公差は要件を満たしており、高い組み立て精度と良好な取り付け同心度を実現し、機器の振動を低減します。

(6) 最適化された表面仕上げ: バリ取りおよび丸め処理された鋭利なエッジと研磨された溶接部は、応力集中を排除し、ワイヤーロープの切断損傷を防ぎます。

4.適用シナリオ

主にオフショアプラットフォームクレーン、船舶デッキウインチ、オフショア石油・ガス掘削プラットフォーム、船舶吊り上げ装置、フローティングクレーンウインチシステムなどのオフショアエンジニアリング重吊り上げ装置に使用されます。また、港湾用大型クレーンや鉱山用ウインチにも適用可能です。
