65.24mmピッチドラム 袖 右手溝 Φ640mm溝 下方ダイア 38溝

65.24mm ピッチ ドラムシェル 右巻き溝 Φ640mm 溝底径 38溝

製品説明

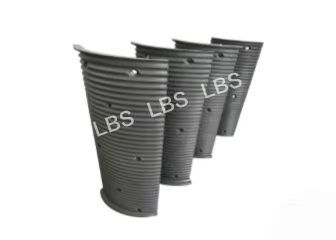

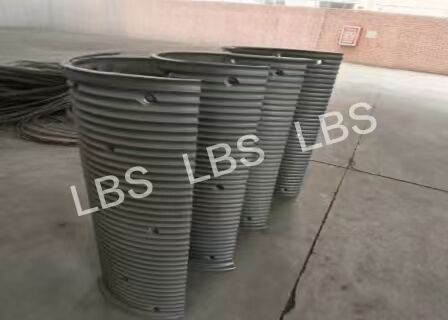

ドラムスリーブは40Cr合金鋼から機械加工されており、右巻きロープ溝（ピッチ65.24mm、合計38溝）を備えています。溝底径はΦ640mm、内穴はΦ605H11で精密機械加工されており、正確な組み立てのためにタイトな公差を持っています。高精度な溝加工により、ワイヤーロープの整然とした配置が保証され、ロープの摩耗や絡まりが軽減されます。様々なホイストウインチ用途に対応したカスタマイズが可能です。

技術パラメータ

利点

• 焼き入れ焼き戻し処理を施した40Cr合金鋼製で、高強度、耐摩耗性、耐疲労性を備え、重荷重下での変形に強く、耐用年数を延ばします。
• 65.24mmピッチ、38本の安定した溝を持つ精密機械加工された右巻きロープ溝は、ワイヤーロープの整然とした配置をガイドし、ロープの圧迫や絡まりを防ぎ、ワイヤーロープの摩耗を軽減します。
• 厳密な公差を持つφ605H11の内穴の高精度機械加工により、ドラムシャフトとの優れたフィットを実現し、取り付けを容易にし、運転中の同軸性を良好に保ちます。
• 一体成形された溝構造は全体的な剛性が高く、大型ホイストウインチに適しています。図面に応じてカスタムサイズや溝パラメータを提供できます。

注意点

• 組み立て前にドラムスリーブの内穴とロープ溝の表面を点検し、バリや鉄くずを取り除き、取り付け前に加工不良がないことを確認してください。
• 組み立て中は同軸性を確保してください。内穴の変形や回転精度の低下を防ぐため、無理な圧入は禁止します。
• 運転前にワイヤーロープの仕様が一致していることを確認してください。作業中の過負荷は、衝撃荷重による溝の損傷を避けるために禁止します。
• ロープ溝の摩耗を定期的に点検し、溝内のゴミを清掃し、適切な潤滑を行うことで、ドラムシェルとワイヤーロープの耐用年数を延ばしてください。
• 乾燥した換気の良い場所に保管し、適切な保護を施してください。精密機械加工された溝表面への衝突や傷を避けてください。
