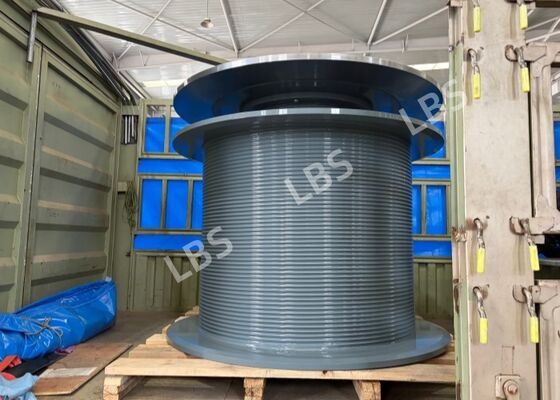

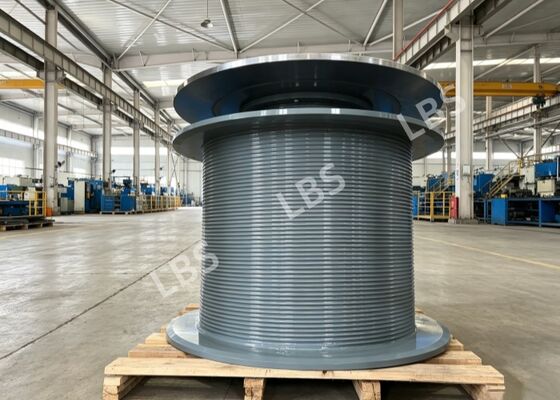

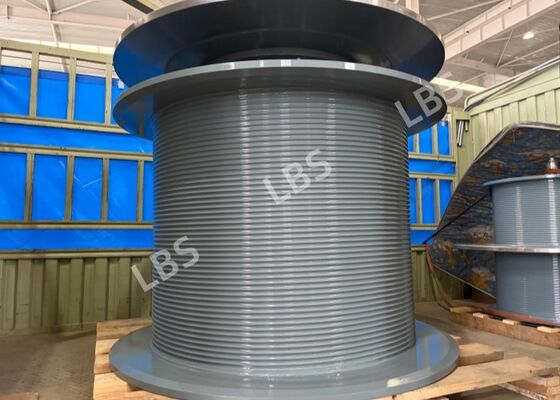

Q355D スプリットレバスウインチドラム、多層ワイヤロープ整然配置、ロープ噛み防止

1.製品説明

このレバスウインチドラムは、海洋・オフショアのヘビーリフティングウインチ用の分割組み立てドラムです。Q355D低温衝撃鋼製です。ドラムバレルには45°右ねじれレバス二重折り返しロープ溝が機械加工されており、最大5層巻きのΦ18鋼線ロープに特別に適合しています。
アセンブリには、ドラムバレル、2つのエンドプレート、接続フレーム、ブレーキディスクが含まれます。高強度ボルトと位置決めピンを使用してロックと位置決めを行います。溶接後、残留応力を除去するために応力除去処理を行います。表面には海洋防食コーティングシステムを採用しています：サンドブラスト＋エポキシ亜鉛リッチプライマー＋ポリウレタンコーティング（RAL7031、DFT≧100μm）。取り付け面には防錆油を塗布しています。ブレーキディスクは、ディスクブレーキキャリパーに適合するように制御された表面粗さで加工されており、信頼性の高い制動を実現します。

2.パラメータ

3.利点

1. レバスロープ溝設計により、ワイヤロープが多層巻きで整然と配置され、ロープ噛み、ロープ交差、乱雑な巻きを効果的に回避し、ワイヤロープの寿命を大幅に延ばします。
2. 分割モジュラー構造により、分解、検査、部品交換が容易で、メンテナンスによるダウンタイムを削減します。
3. Q355D鋼は優れた低温靭性を持ち、寒冷なオフショア作業条件に適しています。
4. 完全なブレーキディスク一体型設計で、ディスクブレーキキャリパーに直接適合し、安定した信頼性の高い制動性能を発揮します。
5. 溶接後の応力除去処理により変形リスクを低減し、厳密な公差管理により互換性を保証します。
6. ヘビーデューティー海洋防食コーティングは、海洋環境での塩水噴霧や湿度に耐え、長寿命です。

4.用途

海洋・オフショア産業で稼働するオフショアリフティングウインチ、船舶デッキウインチ、オフショアプラットフォームホイスト装置、ヘビーデューティー海洋クレーン、その他のヘビーリフティングシステムに広く使用されています。
