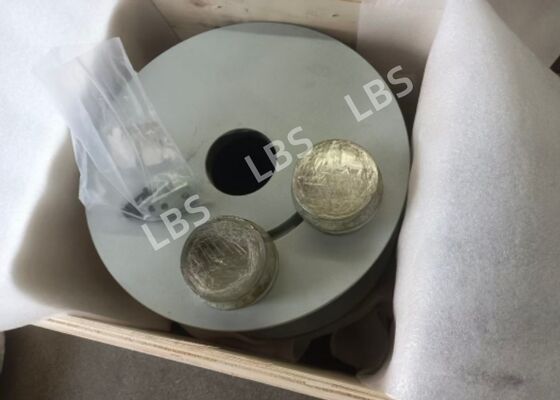

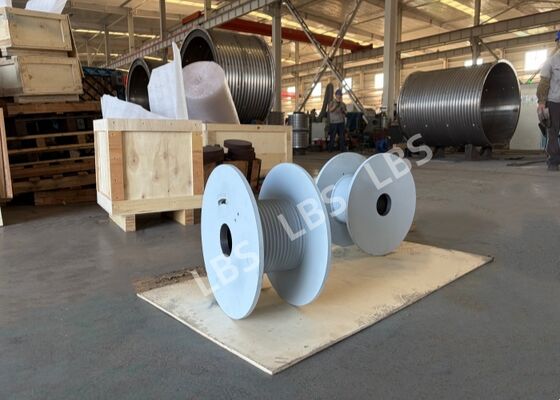

アンチロープバイト レバスグルーブウインチドラム、特殊オフショアウインチドラム

1. 製品説明

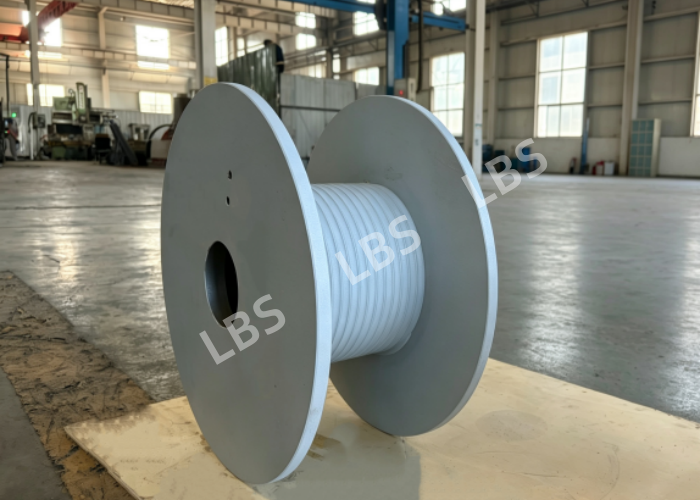

このウインチドラムは、レバス平行グルービング構造を採用しており、直径10mmのワイヤーロープ用に設計されており、理論的なロープ容量は100メートルです。ドラムバレル、左右のエンドフランジ、ウェブはすべて高強度Q355B構造用鋼で作られています。バレルには左巻き65°の溝が加工されており、ワイヤーロープの多層巻きを整然と行い、ロープの食い込み、圧迫、絡まりを防ぎます。両側のフランジには、ワイヤーロープ端を確実に固定するためのクライミングプラットフォームと、それに適合するロープクランプブロックが装備されています。すべての溶接は滑らかで、内部溶接スラグは除去されており、ブローホールやスラグ介在物はなく、リフティングおよびオフショアウインチの高強度連続運転の要件を満たしています。

2. 製品パラメータ

3. 製品の利点

(1) レバス左巻きグルービング設計：多層巻き時にワイヤーロープが自動的に整然と配置され、ロープの食い込み、圧迫、摩耗が大幅に軽減され、ワイヤーロープの寿命が著しく延長されます。65°の左巻き溝は、ウインチの対応する回転方向に一致します。

(2) 高強度Q355B鋼：優れた耐衝撃性、強力な負荷容量、ヘビーデューティ作業条件に適しており、優れた耐疲労性。

(3) 信頼性の高いロープクランプ構造：ロープブロックとボルトでクランプされ、ワイヤーロープ端をしっかりと固定し、緩みを防ぎます。

(4) 管理された溶接品質：溶接後、溶接スラグは完全に清掃され、ブローホールやスラグ介在物はありません。ドラム構造は高強度と十分な安全マージンを備えています。

(5) フランジ一体型クライミングプラットフォーム：両側に内蔵プラットフォームがあり、現場でのワイヤーロープ巻き取り状態のアセンブリ、メンテナンス、検査に便利です。

(6) 精密機械加工寸法：溝と軸穴の公差管理が厳格で、スムーズな回転と高い同軸度により、運転振動を低減します。

4. 応用分野

高強度Q355B鋼で作られたこのレバス溝付きウインチドラムは、アンチロープバイト性能と整然とした多層巻きを備えています。オフショアエンジニアリング、海洋リフティング、港湾ターミナル、鉱山ウインチング、建設機械などの分野で広く応用されています。オフショアプラットフォームのホイストおよび船舶の牽引作業では、ドラムはワイヤーロープをきれいにガイドし、ロープの圧迫、摩耗、無秩序な巻き取りを回避します。港湾の積み下ろしおよび鉱山のヘビーリフト条件下では、連続的な重負荷に耐え、長時間の運転中の安全を確保できます。φ10以上のワイヤーロープに対応します。左巻き/右巻き溝、様々なロープ容量、取り付け構造のカスタマイズが可能で、異なるヘビーデューティホイスト機器に適合します。
