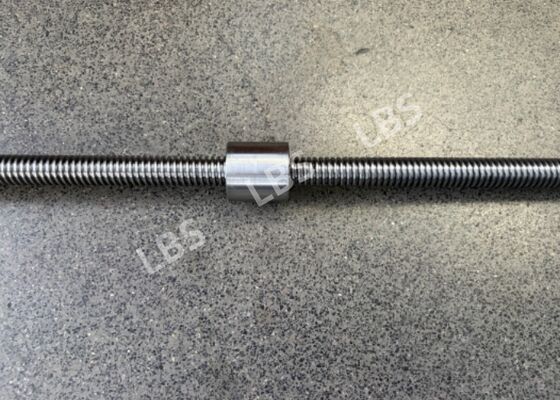

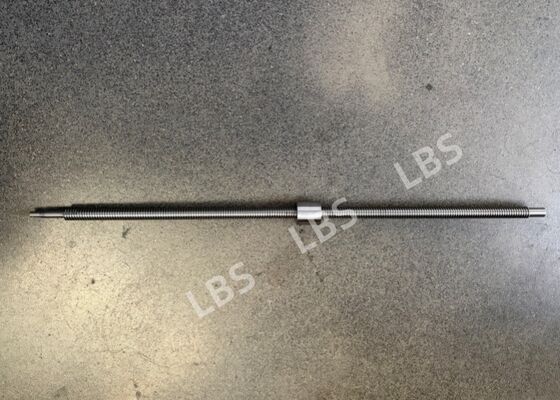

耐腐食性 2205 デュプレックスステンレス鋼 T型精密リードスクリュー、高耐荷重性 耐摩耗性伝達スクリュー

1.説明

このT型リードスクリューは2205ステンレス鋼製で、部品番号は26MD01-M403-002です。ねじ仕様はTr20×4、精度クラスは7eです。クラスBの精密伝達部品であり、単体重量は1.957kgです。原材料は2205デュプレックスステンレス鋼で、1020～1100℃で固溶化処理後、急速水冷を行い、高強度と優れた耐食性を両立させています。

7e台形ねじ精度に厳密に製造されており、軸部には幾何公差が厳密に管理されています。未指定の寸法公差はGB/T1804-mに準拠し、未指定の幾何公差はGB/T1184-Hに準拠しています。鋭利なエッジは丸められ、バリは除去されています。マーキングのないすべての寸法は3Dモデルを参照してください。全長は847mmで、複数の精密嵌合軸セグメント、キー溝、M12×1.5接続ねじが一体化されています。スムーズな直線伝達を可能にし、過酷な腐食環境下での往復プッシュプルおよびリフティング伝達機構に適しています。

2.パラメータ

3.利点

(1) 優れた材料特性：固溶化熱処理を施した2205デュプレックスステンレス鋼。孔食、隙間腐食、応力腐食割れに耐性があります。強度は通常の304/316ステンレス鋼よりもはるかに高く、耐食性と高い機械的強度を兼ね備えています。

(2) 精密伝達：7e高精度グレードに機械加工されたTr20×4台形ねじ。スムーズな伝達と良好なセルフロック性能を備えています。厳密な幾何公差管理により、伝達クリアランスが小さく、位置決め精度が安定しています。

(3) 精密一体構造：多段嵌合径、キー溝、接続ねじの一体加工。高い同軸度と直角度、表面粗さRa1.6までで、優れた組み立て互換性を実現。

(4) 信頼性の高い製造プロセス：鋭利なエッジのバリ取りと丸め、標準化された公差システム。クラスB精密部品であり、長期間の往復運動中の摩耗が少なく、長寿命です。

4.用途

海洋工学、オフショアリフティング機器、海水淡水化、化学腐食環境、オフショアプラットフォームでのリフティングおよびプッシュプルアクチュエータに最適です。また、バルブ駆動、水中直線伝達、重度の腐食環境下での防食リフティング機械にも適用可能です。塩化物を含む湿潤腐食環境下で長期間安定して動作できます。
